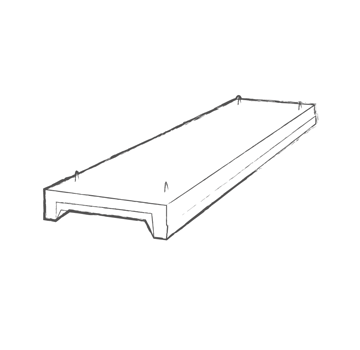

Железобетонные ребристые плиты перекрытия – это конструкции, состоящие из цельной плиты и ребер, расположенных только в продольном или в продольно-поперечном направлении и выполняющих роль балок, которые работают на изгиб. Особенность устройства заключается в том, что бетон удаляется из зоны растяжения и сосредотачивается в зоне сжатия. Ребристая поверхность наряду со специальным армированием позволяет уменьшить толщину изделия без снижения его прочности.

Характеристики и особенности ребристых плит

Всем известно о том, что плиты перекрытия ребристые изготавливают из томных бетонов средней плотности более 2200 кг/м? либо легкого бетона средней плотности от 1600 до 2000 кг/м? (арматурная сталь , применяемая для производства ребристых как бы плит перекрытия обязана удовлетворять требования ГОСТ 10884-81). Мало кто знает то, что благодаря наличию, как многие выражаются, армированных ребер плиты отлично как раз работают на изгиб. И действительно, в то же время из-за этих же ребер-балок нереально образовать ровненький потолок, потому их почаще всего употребляют для перекрытия, как многие думают, промышленных спостроек и в чердачных перекрытиях.

Для изготовления плит с ребрами используется бетон разных видов – конструкционный легкий, плотный силикатный, тяжелый. Изделия бывают монолитными или с внутренними пустотами. Цельные плиты являются более прочными и выдерживают максимальную нагрузку. На их поверхности могут быть отверстия, углубления и другие закладные элементы, служащие для захвата подъемным механизмом.

Все изделия данного типа проходят контроль жесткости, прочности, стойкости к образованию трещин. Фактические показатели сравниваются с данными чертежей и требованиями ГОСТ. Важным показателем является прочность бетона, от которой зависит надежность и долговечность всей конструкции. Расчет ребристой плиты перекрытия основывается на фактических данных, сведений из чертежей и реальной потребности.

Классификация и маркировка

Железобетонные плиты ребристые классифицируются:

• В зависимости от зоны ригелей каркаса, на которую они опираются:

• • 1П – на балки (1П1 – 1П8 – показатель типоразмера);
  • 2П – поверх балок (2П1 – один типоразмер).

Плиты типоразмеров 1П1 – 1П6 могут оборудоваться вутами в местах соединения торцевых ребер с продольными. Плиты типоразмеров 1П7 и 1П8 изготавливаются без напряжения продольной арматуры, в остальных типоразмерах используется напряжение арматурного каркаса.

• В зависимости от расположения:
  • П1 – рядами;
  • П2 – рядами и между колоннами;
  • П3 – вдоль стен и между колоннами.

Короткая сторона монолитной ребристой плиты выполняет функцию многопролетной неразрезной балки, которая опирается на второстепенные балки. Они принимают нагрузку от перекрытия и передают его на главные балки, опирающиеся на колонны, наружные и несущие стены.

• По форме поверхности существуют следующие типы ребристых перекрытий:
  • с плоской поверхностью верхней плиты:
    • ПГ – без отверстий;
    • ПВ – с отверстиями под вентиляционные устройства;
    • ПЛ – с углублениями для легкосбрасываемой кровли;
    • ПФ, ПС – с отверстиями для фонарей разных видов;
  • плиты-оболочки со сводчатой поверхностью – ПОВ, ПОФ, ПОС, ПОЛ (с такими же конструктивными особенностями, как и соответствующие плиты первого типа).

Маркировка состоит из буквенно-цифровых групп разделённых дефисами:

2ПГ-3 АтV; 2ПГ6-3 AтV

• 2 ПГ; 2ПГ6 - тип плиты (без проёмов в потолке);
• 2 - ширина плиты;
• 6 - длина плиты;
• 3 - порядковый номер по несущей способности;
• AтV - класс напрягаемой арматуры.

Например, плиты ребристые из третьей группы типоразмеров, имеющие длину 6 м, вторые по несущей способности, усиленные арматурой Ат-V класса, изготовленные из легкого бетона, имеют маркировку 3ПГ6-2 Ат-VЛ.

Применение ребристых плит покрытия

Длительное время ребристые плиты применялись исключительно в строительстве панельных домов. Но развитие современных технологий сделало их востребованными во многих направлениях строительной отрасли. Сегодня плиты покрытия ребристые наиболее востребованы для перекрытий зданий общественного назначения и производственных помещений в промышленных сооружениях. При этом шаг несущих конструкций не должен превышать 6 м.

Использование перекрытий с ребрами в жилых помещениях ограничивается необходимостью обшивки нижней поверхности, поскольку выступы образуют неплоский потолок. В частном строительстве такие плиты находят применение в чердачных, гаражных и других аналогичных покрытиях.

Современное строительство, основанное на принципе экономичности и применении научно обоснованных подходов, делает использование ребристых железобетонных плит практичным и выгодным. Главным условием обоснованности применения такого перекрытия является его грамотный расчет и правильный выбор.
