Плиты перекрытия каналов теплотрасс
Плита перекрытия каналов широко используется для создания тоннелей и каналов в многоэтажных общественных и жилых зданиях. Они также необходимы при сооружении производственных помещений. Плиты перекрытия лотков предназначены для перекрытия технических подполий.
Плита перекрытия условно обозначается буквенно-цифровой комбинацией.
- Обозначают тип изделия, порядковый номер по размеру и расчетную эквивалентную нагрузку в тс/м2.
- Дополнительно буквой «а» обозначаются марки плит, чья рабочая арматура расположена в верхней зоне и эти плиты являются днищами каналов.
- Плиты внутрицеховых каналов с малым заглублением маркируются буквой «б».
- По необходимости, устойчивость плиты к агрессивным средам обозначают буквой Н. Доборные плиты отмечаются буквой «д» в конце маркировки.
- Плиты длиной 1495 маркируются как /2.
В качестве примера маркировки плиты рассмотрим П 6/2-15 б ( 1495х 780х 120 мм), где:
- П – плита перекрытия каналов из лотковых элементов;
- Цифра – порядковый номер размера;
- Цифра – индекс расчетной нагрузки;
- а – плита днища каналов.

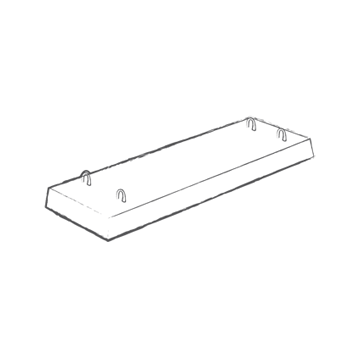

Плита перекрытия лотков и каналов – прямоугольная плита покрытия каналов, тоннелей, тепловых камер из лотковых элементов. Задача плиты – сохранять герметичность и защищать подземные каналы инженерных коммуникаций от разрушения изоляции, обвалов грунта и попадания влаги.
Плиты перекрытия ставятся на лотки, а затем свариваются металлическими скобами. Некоторые плиты могут играть роль днища каналов, будучи уложенными под перевернутые лотки.Плита выпускается плоской четырехугольной, верхняя грань которой может быть немногим меньше нижней – такая форма позволяет лучше распределять вертикальную нагрузку.
Плита перекрытия используется как в надземных и подземных каналах, так и прокладываемых под полотнами железных и автомобильных дорог. Глубина положения таких каналов под слоем грунта – от 0,5 до 6 метров. А это значит, плита покрытия должна выдерживать подчас колоссальные нагрузки. Переносить вертикальные временные и долговременные нагрузки плите помогает материал – тяжелый бетон В 25 (М200-300) и качественное армирование сталью классов А-I и A-III. Армирование плит перекрытия производится сварными сетками и каркасами из стержневой арматуры и проволоки, каркас закладывается под защитный слой бетона 15-20 мм.
Предназначенные для эксплуатации под размывающим воздействием грунтовых вод плиты дополнительно защищаются от коррозии. Для этого в бетонную смесь добавляются специальные присадки. Благодаря ним плита может долгий срок противостоять воздействию агрессивных химических сред. Антикоррозийную обработку имеют также все закладные изделия плит.
Монтаж плит происходит методом беспетлевого монтажа с помощью строповочных отверстий. Реже встречаются плиты, в конструкцию которых закладываются монтажные петли.
Крышки лотков каналов отличаются повышенной морозостойкостью (F300), это позволяет плитам переносить частые перепады температур характерные для средней полосы. Высокий класс водонепроницаемости совместно с качественной гидроизоляцией гарантирует каналу сухость.Швы и строповочные между лотковыми элементами и плитами перекрытия после сварки скоб заделывают раствором или мастикой, производят гидро и пароизоляцию канала.
Плиты каналов П серии не рекомендуется применять для перекрытия зданий. Сплошная форма плиты не позволяет устраивать смотровые колодцы и прочие вертикальные отверстия для доступа в канал. Поэтому при устройстве такого коридора применяют также плиты с отверстиями ОП. В целях удобства чистки внутрицеховые водоотводы устраиваются с перекрытиями из съемных щитов.
Транспортировка и хранение
| Номенклатура | |
|---|---|
| П 6-15 | 3277,00 |
| П 6-15б | 4830,00 |
| П 6-15в | 5280,00 |
| П 6д-15 | 825,00 |
| П 6д-15б | 1035,00 |
| П 8-11 | 5232,00 |
| П 8-8 | 4772,00 |
| П 8Д-8 | 1472,00 |
| П 9-15 | 5462,00 |
| П 9-15 и | 5922,00 |
| П 9-15б | 5635,00 |
| П 9д-15б | 1609,00 |
| П 10-5а | 7187,00 |
| П 10д-5а | 1839,00 |
| П 11-8 | 5922,00 |
| П 11д-8 | 2185,00 |
| П 11д-8 з/д (4шт.) | 2357,00 |
| П 12-12 | 9200,00 |
| П 12-15 | 9936,00 |
| П 12д-12 | 2875,00 |
| П 12д-15 | 3047,00 |
| П 13-11б | 8049,00 |
| П 14-3 | 7302,00 |
| П 15-5 | 9545,00 |
| П 15-8 | 10005,00 |
| П 15д-8 | 2645,00 |
| П 16-15 | 13512,00 |
| П 16д-15 | 3334,00 |
| П 17-3 | 10580,00 |
| П 17-3.1 (2,3,4) отв. | 10810,00 |
| П 17-3а | 11327,00 |
| П 18-5а | 12649,00 |
| П 18-8 | 14213,00 |
| П 18-8а | 13914,00 |
| П 18д-5а | 3449,00 |
| П 18д-8 | 3334,00 |
| П 18д-8а | 3219,00 |
| П 19-11 | 20412,00 |
| П 19-15 | 21045,00 |
| П 20-3 | 14029,00 |
| П 21-8 | 18687,00 |
| П21-8а | 19377,00 |
| П 21д-5 | 4070,00 |
| П 21д-5а | 4082,00 |
| П 21д-5б | 4197,00 |
| П 21д-8 | 4657,00 |
| П 22-5 | 22550,00 |
| П 22-8 | 22770,00 |
| П 22Д-15 | 6094,00 |
| П 23-5 | 20700,00 |
| П 24-8 | 22597,00 |
| П 24д-5 | 5570,00 |
| П 24д-5б | 5692,00 |
| П 25д-12 | 6899,00 |
| П 25д-15 | 7302,00 |
| П 26д-5 | 7244,00 |
| ПД 300.300.20-6 | 24200,00 |
| ПД 300.210.14-6 | 11000,00 |
| ПД300.180.14-6 | 8800,00 |
| ПД 300.150.12-12 | 7040,00 |
| ПД 300.150.12-6 | 6380,00 |
| ПД 300.120.12-6 | 4785,00 |
| ПД 300.90.10-15 | 3245,00 |
| ПД 75.240.14-6 | 4015,00 |
| ПД 75.180.14-6 | 2640,00 |
| ПД 75.150.12-3 | 1870,00 |
| ПД 75.150.12-6 | 1980,00 |
| ПД 75.120.12-15 | 1705,00 |
| ПД 75.120.12-6 | 1540,00 |
| ПД 75.120.12-3 | 1485,00 |
| ПО 2 | 4730,00 |
| ПО 3 | 6270,00 |
| ПО 4 | 10450,00 |
| ПО 5 | 15785,00 |
| ПП 056.4 430/65 | 291,50 |
| ПП 075.3 570/90 | 311,30 |
| ПТ 75.90.10-15 | 1210,00 |
| ПТО 150.150.12-6 | 4675,00 |
| ПТ 75.90.10-6 | 1210,00 |
| ПТО 150.180.14-6 | 7040,00 |
| ПТ 75.90.45-10 | 2090,00 |
| ПТО 150.240.14-6 | 12320,00 |
| ПТ 75.120.12-3 | 1430,00 |
| ПТО 200.240.14-6 | 14300,00 |
| ПТ 75.120.12-12 | 1540,00 |
| ПТУ 100.60.8-6 | 811,80 |
| ПТ 75.120.12-15 | 1650,00 |
| ПТ 75.120.60-4 | 2365,00 |
| ПТУ 180.90.10-6 | 2695,00 |
| ПТ 75.150.12-3 | 1870,00 |
| ПТУ 210.120.12-6 | 3740,00 |
| ПТ 75.150.12-6 | 1925,00 |
| ПТУ 230.150.12-6 | 6380,00 |
| ПТ 75.150.14-9 | 2585,00 |
| ПТУ 230.150.14-6 | 7520,70 |
| ПТ 75.150.14-12 | 2530,00 |
| ПТ 75.150.14-15 | 2860,00 |
| ПТ 75.180.14-3 | 2640,00 |
| ПТ 75.180.14-6 | 2750,00 |
| ПТ 75.180.14-9 | 3190,00 |
| ПТ 75.180.16-12 | 3355,00 |
| ПТ 75.180.20-15 | 4180,00 |
| ПТ 75.210.14-6 | 3630,00 |
| ПТ 75.210.16-9 | 3850,00 |
| ПТ 75.210.20-15 | 4620,00 |
| ПТ 75.240.14-3 | 3850,00 |
| ПТ 75.240.14-6 | 4840,00 |
| ПТ 75.240.20-9 | 5610,00 |
| ПТ 75.240.25-12 | 6050,00 |
| ПТ 75.240.25-15 | 6600,00 |
| ПТ 75.300.16-3 | 6105,00 |
| ПТ 75.300.20-6 | 6930,00 |
| ПТ 75.300.25-12 | 9405,00 |
| ПТ 75.300.25-15 | 9900,00 |
| ПТ 300.90.10-6 | 3025,00 |
| ПТ 300.90.10-9 | 3135,00 |
| ПТ 300.90.10-15 | 3245,00 |
| ПТ 300.120.12-1.5 | 4400,00 |
| ПТ 300.120.12-6 | 5060,00 |
| ПТ 300.120.12-12 | 5280,00 |
| ПТ 300.120.12-15 | 5500,00 |
| ПТ 300.150.12-3 | 6270,00 |
| ПТ 300.150.12-6 | 6930,00 |
| ПТ 300.150.14-9 | 8250,00 |
| ПТ 300.150.14-15 | 9020,00 |
| ПТ 300.180.14-3 | 9570,00 |
| ПТ 300.180.14-6 | 10230,00 |
| ПТ 300.180.14-9 | 11660,00 |
| ПТ 300.180.16-12 | 12870,00 |
| ПТ 300.180.20-15 | 16280,00 |
| ПТ 300.210.14-6 | 13310,00 |
| ПТ 300.210.16-9 | 14135,00 |
| ПТ 300.210.20-12 | 17160,00 |
| ПТ 300.210.20-15 | 19470,00 |
| ПТ 300.240.14-3 | 14300,00 |
| ПТ 300.240.14-6 | 17600,00 |
| ПТ 300.240.20-9 | 21010,00 |
| ПТ 300.240.25-12 | 23210,00 |
| ПТ 300.240.25-15 | 25245,00 |
| ПТ 300.300.16-3 | 22110,00 |
| ПТ 300.300.20-6 | 26400,00 |
| ПТ 300.300.25-9 | 30305,00 |
| ПТ 300.300.25-12 | 34595,00 |
| ПТ 300.300.25-15 | 36905,00 |
| ПДУ 110.120.12-6 | 30910,00 |
| ПДУ 140.150.12-6 | 17160,00 |
| ПДУ 150.150.12-6 | 14575,00 |
| ПДУ 170.180.14-6 | 12980,00 |
| ПДУ 190.210.14-6 | 9680,00 |
| ПДУ 220.210.14-6 | 8195,00 |
| ПДУ 230.240.20-6 | 4180,00 |
| ПДУ 250.240.20-6 | 4070,00 |
| ПДУ 300.300.20-6 | 2695,00 |
| ПТО 150.150.12-6 | 4675,00 |
| ПТО 150.180.14-6 | 7040,00 |
| ПТО 150.240.14-6 | 12320,00 |
| ПТО 200.240.14-6 | 14300,00 |
| ПТУ 100.60.8-6 | 811,80 |
| ПТУ 180.90.10-6 | 2695,00 |
| ПТУ 210.120.12-6 | 3740,00 |
| ПТУ 230.150.12-6 | 6380,00 |
| ПТУ 230.150.14-6 | 7520,70 |
| В4В2 | 436,70 |
| В10В2 | 1799,60 |
| В12В2 | 1354,10 |
| В16В2 | 2257,20 |
| В8В2м | 1431,10 |
| Плита П 7 | 10670,00 |
| Плита П 8 | 3410,00 |
| Плита П 10 | 5500,00 |
